水转印技术作为一种极具适应性的表面处理工艺，因其能够在复杂三维表面上实现高质量图案转印，在塑料加工领域占据重要地位。其中ABS材料（丙烯腈-丁二烯-苯乙烯共聚物）凭借其优异的机械性能、加工便利性以及良好的油墨附着力，成为水转印技术应用最广泛的基材之一。本文从工程实践角度深入解析ABS水转印的全套技术体系，涵盖材料特性、工艺参数控制、常见问题解决方案及前沿创新方向，为相关领域技术人员提供实用参考。

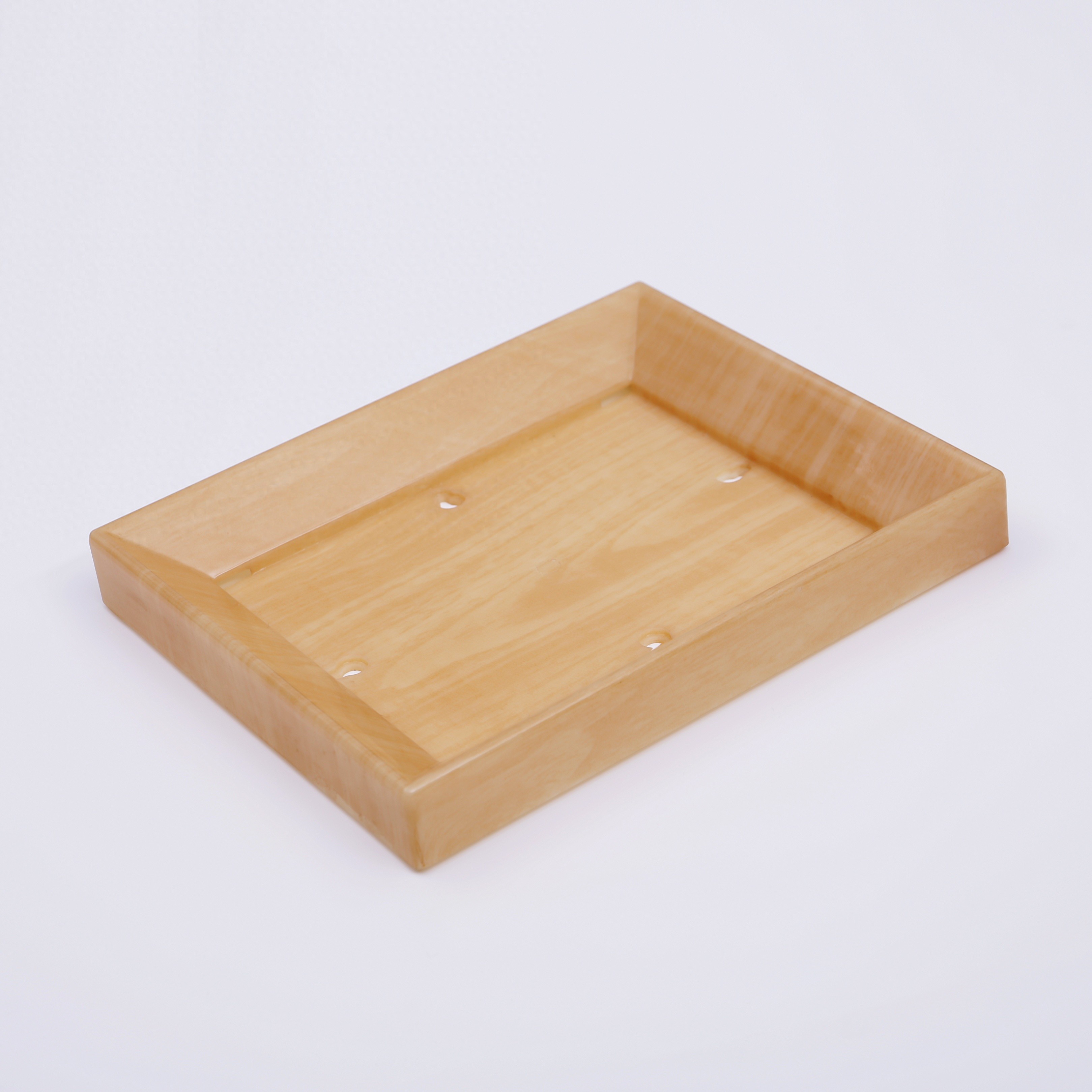

相框水转印
1 水转印技术概述与分类
水转印技术是依靠水的压力将载体薄膜上的图案转印到物体表面的工艺过程。根据转印方式的不同，主要分为两类：
- 水披覆转印（Cubic Printing）：针对立体不规则表面
- 水标转印（Water Decal Transfer）：适用于平面或简单曲面
1.1 水披覆转印技术原理
水披覆转印技术依靠水的压力，将聚乙烯醇（PVA）膜上的油墨图案均匀转印到产品表面，同时使油墨与PVA材料分离。该工艺最大的优势在于能够克服复杂造型及死角问题，实现三维立体包裹式印刷。其核心流程包含三个连续过程：水披覆膜在水面上的延展、溶剂对转印膜层油墨的活化以及图案转印工序。广泛应用于汽车内饰件、电子产品外壳等领域。
1.2 水标转印技术特点
水标转印纸分为可剥离型和溶解型两种，其活化过程仅需清水浸泡无需专用溶剂。可剥离型在干燥后需进行烘烤加固（100℃左右），而溶解型则需要喷涂保护光油。相比水披覆工艺，水标转印精度较高，更适用于平面或简单曲面的精细图案转印，如电器控制面板、标识文字、手机面板、玩具等。
1.3 ABS基材水转印通用流程通常包含以下核心环节：
A[前处理：除油除尘] --> B[喷底漆] --> C[烘烤固化] --> D[水转印膜活化] --> E[入水转印] --> F[水洗干燥] --> G[喷面漆] --> H[最终固化]
这一基础流程可根据产品要求进行简化或强化，例如针对高耐候性要求的户外产品，需增加UV防护层；对于PC/ABS合金材料，可考虑省略底漆环节。

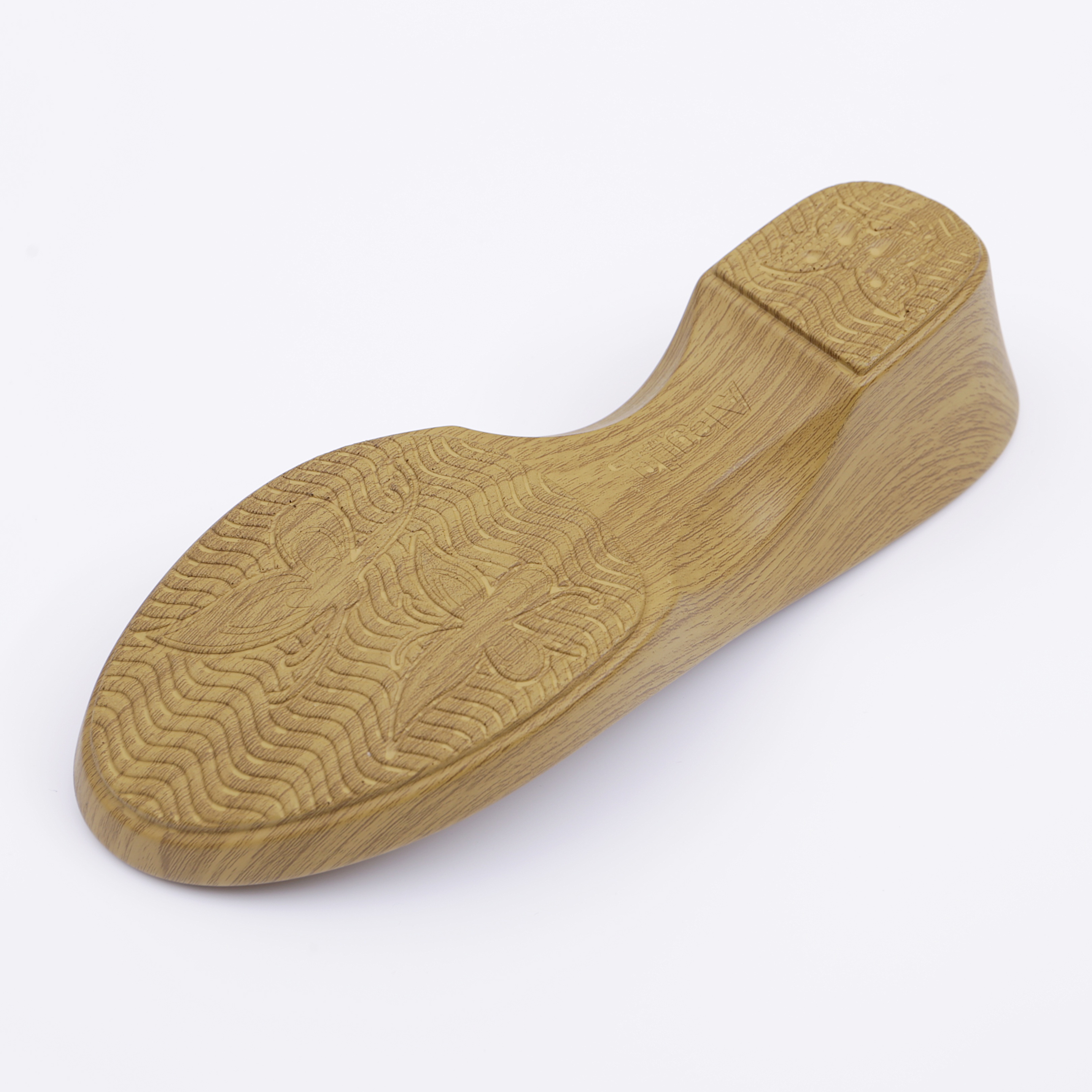

鞋材水转印
2 ABS材料特性与表面处理关键技术
2.1 ABS基材的印刷适性
ABS树脂由丙烯腈（提供耐热性）、丁二烯（增加韧性）和苯乙烯（改善加工性）组成的三元共聚物，其分子结构中的极性基团对水转印效果产生关键影响：
- 附着力基础：丙烯腈组分中的氰基（-CN）能与油墨中的极性基团形成强相互作用，这有助于油墨在其表面的润湿和附着。
- 耐温性限制：热变形温度通常在85-110℃范围，限制烘烤温度（一般≤90℃），
- 成分差异：不同牌号ABS中橡胶含量（5-30%）影响表面能，需针对性调整处理工艺
实验表明，未处理的ABS表面张力约为34-38mN/m，而要实现良好油墨润湿需达到42mN/m以上。因此前处理工序对保证转印质量至关重要。
2.2 表面处理核心工艺
2.2.1 除油与除尘：
- 使用白电油（正庚烷）去除注塑脱模剂残留
- 静电除尘（静电喷枪电压40-60kV）消除细小颗粒
- 表面清洁度验证：水膜连续法（应达到连续水膜维持30秒以上）
2.2.2 底漆选型与施工：
- 功能定位：遮盖基材缺陷、提升层间附着力、增加材料表面的粗糙度、提供色彩背景

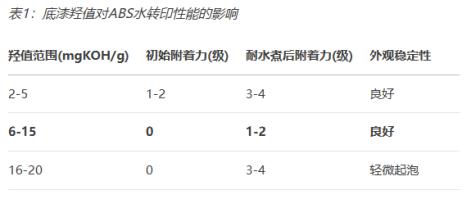

- 羟值控制：研究表明羟值在6-15mgKOH/g时，ABS基材可获得最佳附着力和耐水煮性能（表1）
- 施工参数：膜厚（15±2）μm，喷涂气压0.35-0.55MPa，60℃烘烤20分钟
2.2.3 免底漆创新工艺：
针对特定牌号ABS（或PC/ABS合金，PC含量≤10%），可在造粒阶段添加0.5-1.5%无机色粉，使基材自带底色，从而省去喷涂底漆工序。该技术能降低制造成本15-20%，提高产品合格率，缩短生产周期。

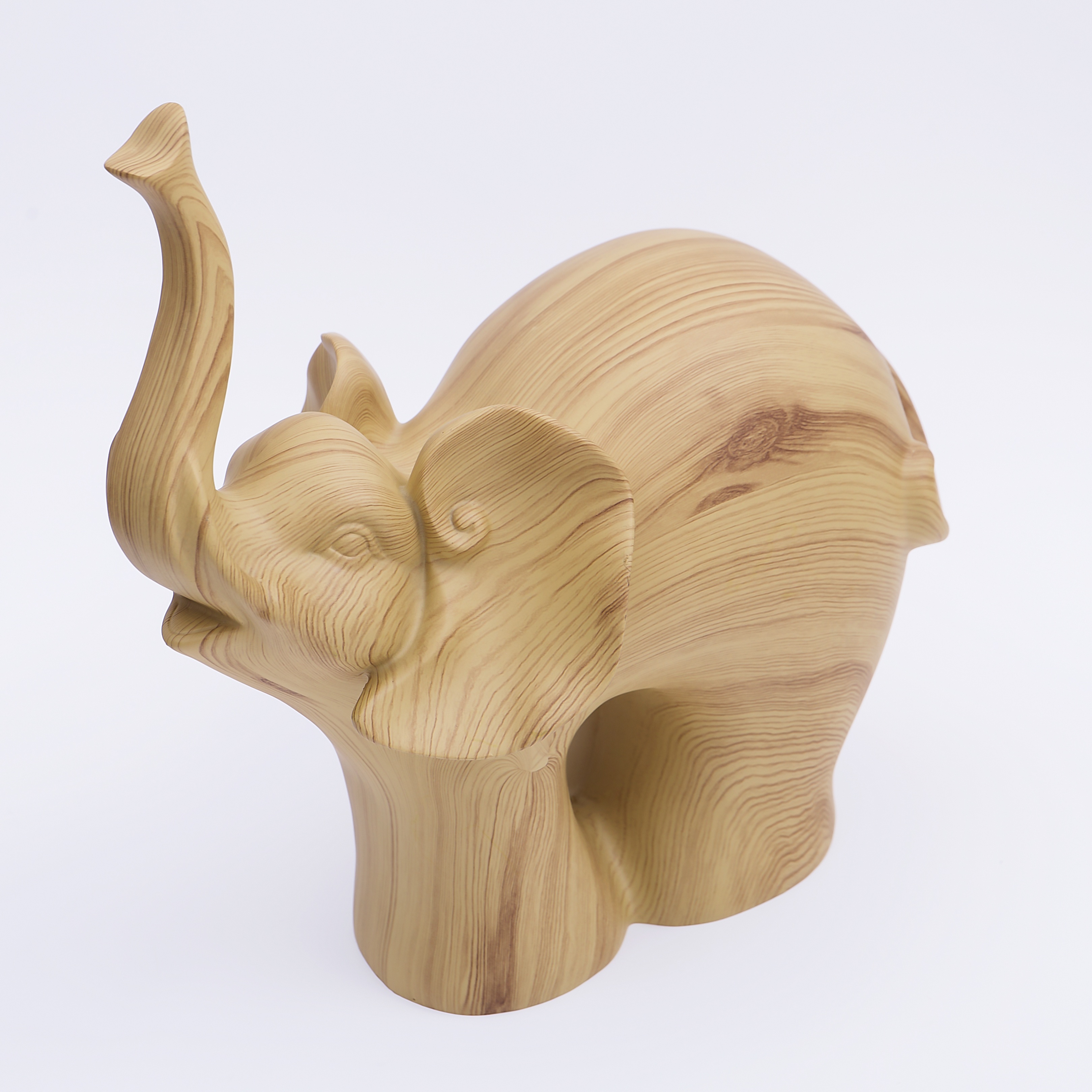

玩具水转印
3 水转印工艺参数优化
3.1 活化控制关键技术
活化剂作为含有二甲苯、甲苯、甲基异丁基酮的混合溶剂，其使用效果直接影响图案质量：
- 活化时间：15-30秒为最佳窗口期。低于15秒油墨溶胀不足导致转印不全；超过30秒则图案变形
- 喷涂参数：0.5×8孔喷枪，距离20-30cm，气压调节至无雾化水花状态
- 用量控制：以形成镜面效果但无溶剂积聚为准，过量会导致图案流动变形
3.2 水温管理策略
水温通过双重作用影响转印质量：
- PVA膜溶解速率：温度每升高10℃，溶解速率提高2-3倍
- 油墨流变特性：高温加剧分子运动导致图案变形
表2：水温对转印质量的影响
实验证实，40-50℃ 水温区间兼顾生产效率和转印质量，需采用温控精度±1℃ 的加热系统维持稳定。
3.3 入水角度与转印技巧
工件入水角度（与水平面夹角）对复杂曲面转印尤为关键：
- 30°-40°：通用角度，适用于大多数曲面工件
- 分段入水法：对深腔体结构采用“先倾斜后旋转”的复合动作
- 气泡控制：入水速度控制在5-10cm/s，配合水面下轻微摇动（3-5秒）排出气泡。
转印后处理需特别注意：
- 水洗工艺：45℃温水冲洗，压力≤0.2MPa
- 干燥条件：ABS材料60℃热风干燥20分钟，避免变形
- 面漆保护：推荐双组分PU光油（膜厚20±2μm）或UV固化涂层

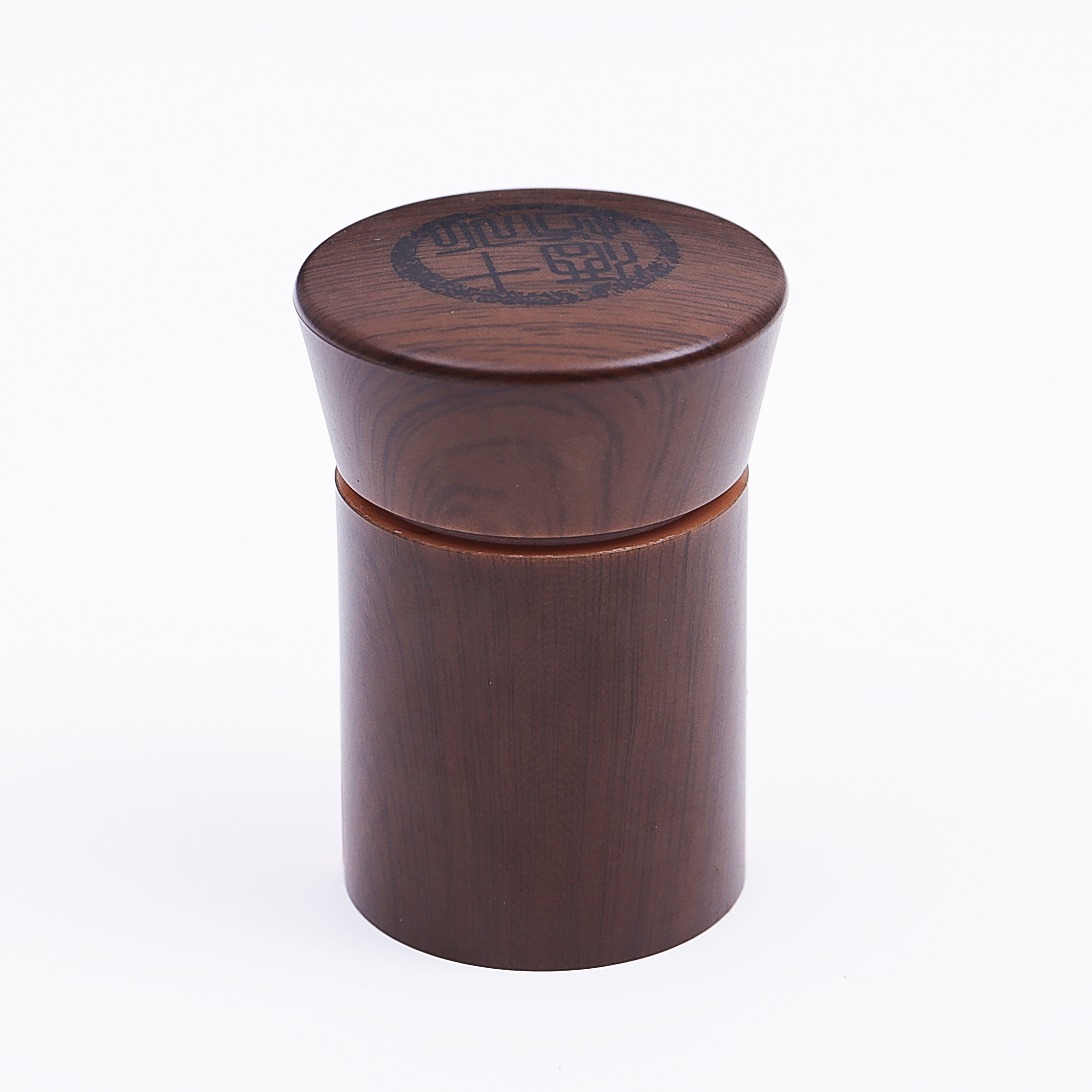

酒瓶盖水转印
4 常见问题与解决方案
面漆涂装环节需特别注意：
- 硬度平衡：面漆硬度在HB-F（铅笔硬度）区间时，耐水煮性能与附着力达到最佳平衡
- 溶剂控制：避免强溶剂导致油墨层复溶，推荐酯类溶剂含量≤30%
- 耐黄变配方：对白色或浅色底漆，选用脂肪族异氰酸酯固化剂

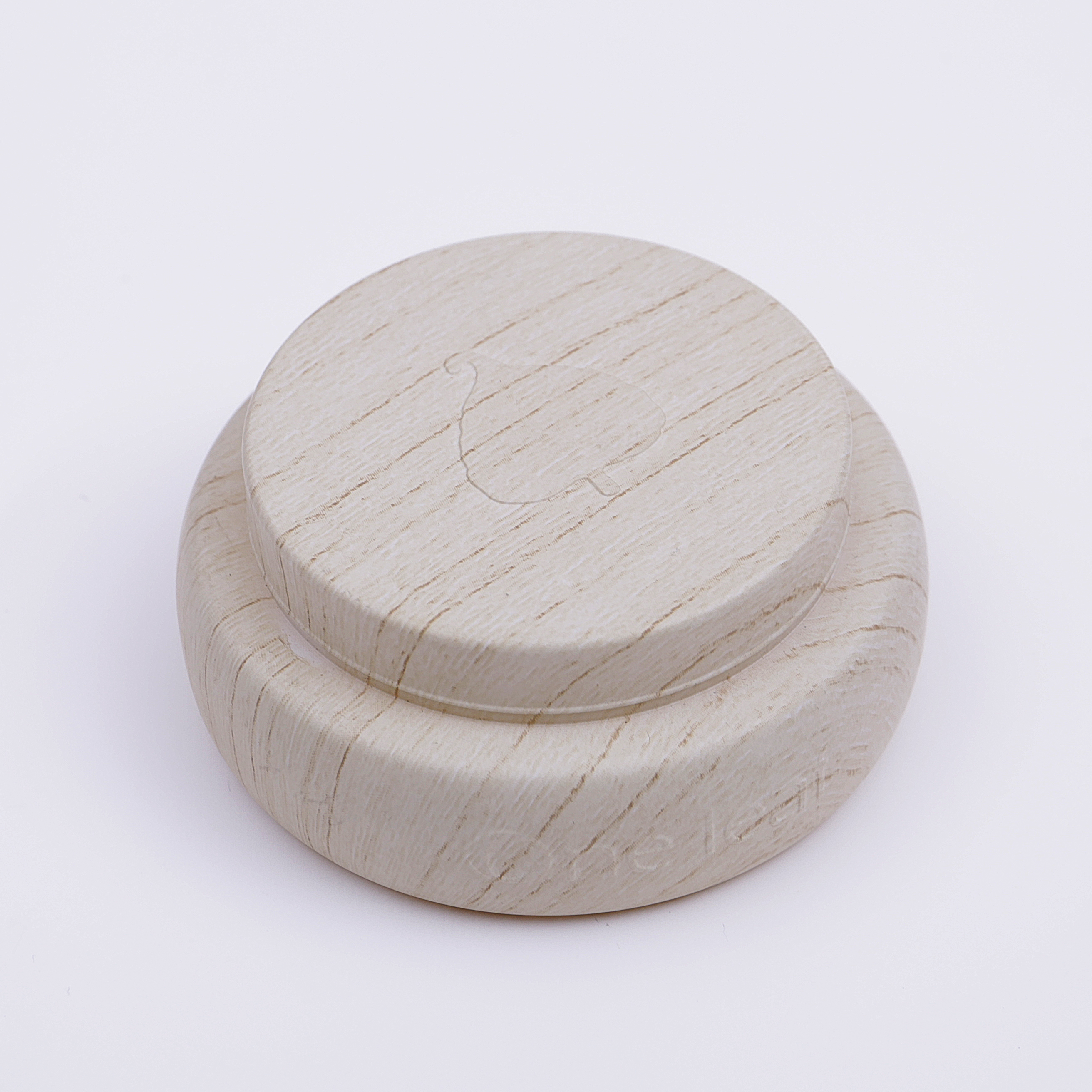

化妆品盒盖水转印
5 创新与环保技术发展
水转印技术正朝着高效化、环保化和功能化方向快速演进，近年涌现多项突破性创新：
5.1 免底涂工艺突破
现阶段公司开发的色粉预混技术通过在ABS造粒阶段添加0.5-1.5%无机色粉，使基材自带底色，省去传统底漆喷涂工序。该技术适用于纯ABS及PC/ABS合金（PC≤10%），实现工艺链缩短40%，VOC排放减少60%以上。
5.2 立体触感技术
- E-cubic技术：在传统水转印基础上实现微米级（10-50μm）立体纹理，通过UV固化替代溶剂型面漆，硬度可达H级（铅笔硬度），同时减少二氧化碳排放。
- S-cubic技术：进一步实现高清晰度金属质感，通过精确控制薄膜伸展率（±2%），再现木纹细微纤维结构，应用于各种电动车内饰。
5.3 环保材料体系
- 可降解转印膜：采用玉米淀粉（10-20份）+木薯淀粉（10-20份）复合基材，配合PVA（10-15份）增强，生物降解率达90%以上
- 水性活化剂：替代传统芳烃溶剂，VOC含量降低至50g/L以下（降幅85%）
- 硅胶处理水：创新性提高膜材与基材粘附性，同时减少废水污染
- 纳米复合油墨：添加0.5-1%纳米二氧化硅（粒径30-150nm），提升耐磨性200%

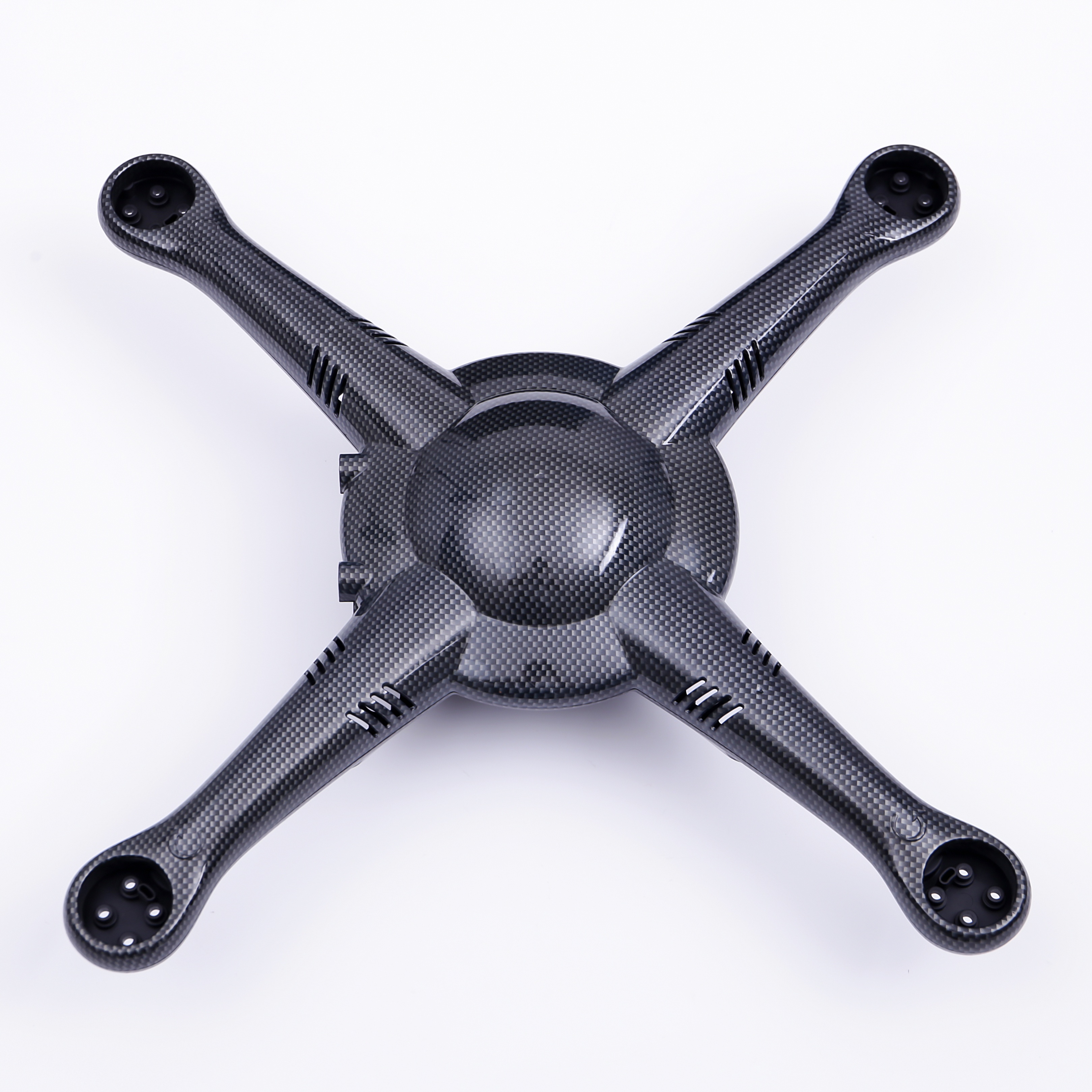

无人机外壳水转印
6 应用场景与趋势展望
6.1 典型应用案例分析
6.1.1 摩托车头盔：
- 基材：高抗冲ABS
- 工艺：水披覆转印（60系列油墨）
- 特色：曲面转印完整性，配合哑光面漆防眩光
- 耐候性：通过2000小时QUV测试
6.1.2 家电外观件：
- 案例：空调分体机外壳（格力）
- 基材：阻燃ABS（UL94 V-0）
- 工艺参数：底漆羟值10mgKOH/g，水温45℃，活化时间25秒
- 效益：成本仅为IMD工艺的60%，良品率>95%
6.1.3 消费电子产品：
- 代表：蓝牙耳机外壳
- 创新点：E-cubic技术实现皮革触感
- 精度控制：膜厚20μm±1μm
- 效率：全自动线产能3000件/小时
6.2 未来技术趋势
水转印技术在ABS基材应用领域正向三个维度快速发展：
- 智能化：机器视觉定位+机器人自适应入水角度控制，解决复杂工件转印一致性问题
- 环保化：水性活化剂配合UV固化面漆，实现全流程VOC排放<30g/m²
- 功能集成：开发导电油墨（电阻率10-100Ω/sq）实现触控功能一体化，拓展至汽车智能表面领域

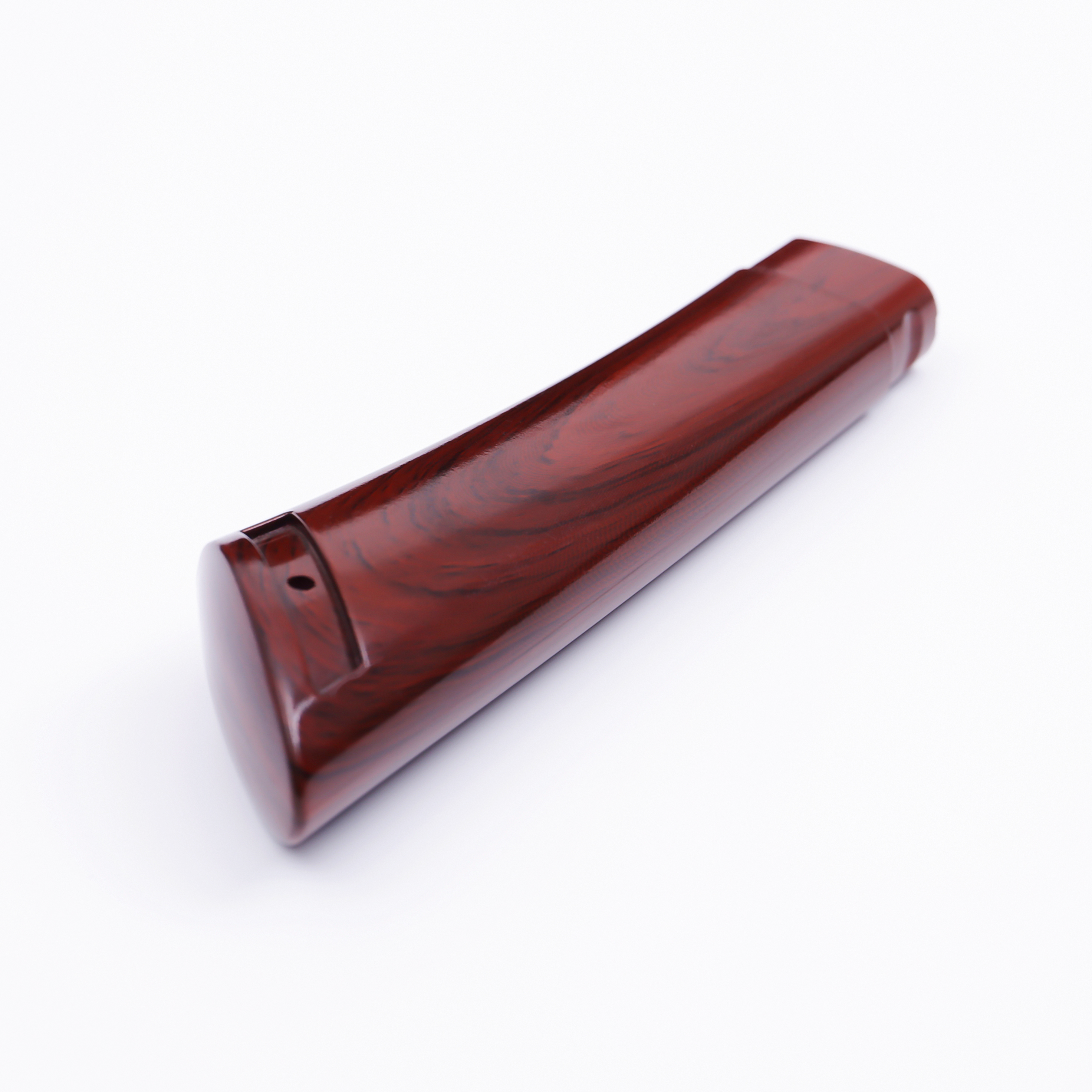

刀柄水转印
结语：ABS水转印技术的优化需系统性协调材料特性、工艺参数与设备创新。随着免底涂工艺、立体触感技术及环保材料的突破，该技术正从装饰性应用向功能集成方向跨越。建议行业重点关注水性活化体系的开发与智能转印设备的迭代，在提升良品率的同时响应绿色制造要求。水转印已从单纯的美化工艺进化为提升产品附加值的核心技术，其应用边界仍在持续扩展。
